Numerical Electromagnetics Code (NEC) je populární program pro modelování antén. Autoři Gerald J. Burke a Andrew J. Poggio napsali původní program ve FORTRANu v roce 1970s. Na MAC OS X existuje portace od W7AY, která se jmenuje cocoaNEC 2.0. Ke stažení je dostupný dmg soubor, příklady a zdrojové kódy.
V současné době jsou dotupné tyto verze NEC:
- NEC-2 verze z roku 1981. Jedná se o nejvyšší verzi dostupnou bez licence
- NEC-4 uvolněná v roce 1992. Tato verze je proprietární a je licencována Lawrence Livermore National Laboratory a University of California. Zároveň podléhá exportní kontrole (is under United States export control)

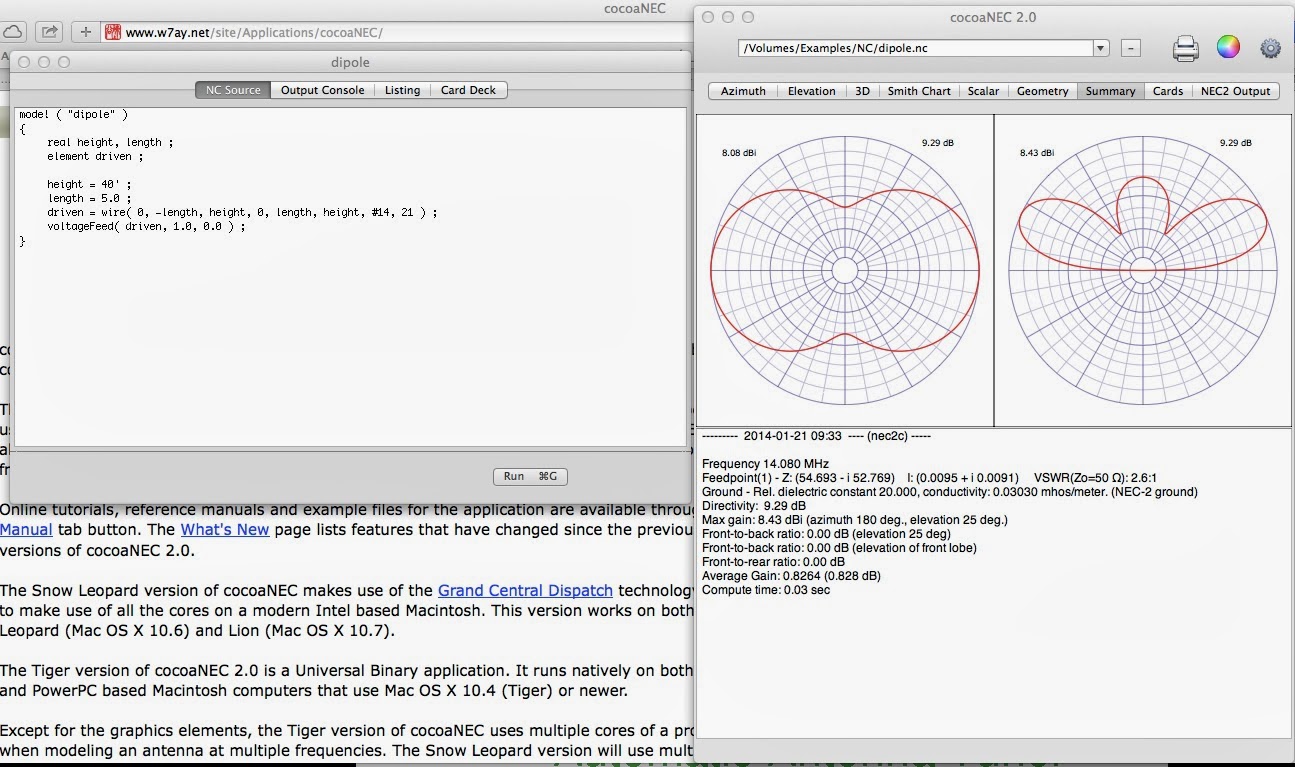

Instalace na MAC OS X Mountain Lion (otestováno na verzi 10.9.1 s MacBookAir) je triviální. Stačí stáhnout dmg soubor (poslední verze 0.84, uvolněná 18 listopadu 2012) z adresy http://www.w7ay.net/site/Applications/cocoaNEC/Contents/Downloads.html. Po otevření si můžeme překopírovat program k ostatním aplikacím. Pak je ještě vhodné stáhnout příklady, které jsou na stejné stránce a případně zdrojové soubory k programu. Následující obrázek ukazuje výstup modelování dipólu (zdroj: stažené příklady).
Vstup pro cocoaNEC je možné zadat v podobě tabulky nebo pomocí programovacího jazyka. Mimoto umí cocoaNEC importovat data do NEC-2 "card decks". Dále podporuje import výstupu z nec2 a NEC-4 s možností využití grafického rozhraní cocoaNEC.
Odkazy
Wikipedia - Numerical Electromagnetics Code
W7AY - cocoaNEC
Numerical Electromagnetics Code unofficial home page
The unofficial Numerical Electromagnetic Code (NEC) Archives
NEC User's Guide (PDF version)
NEC Program Description - Theory (PDF version)
